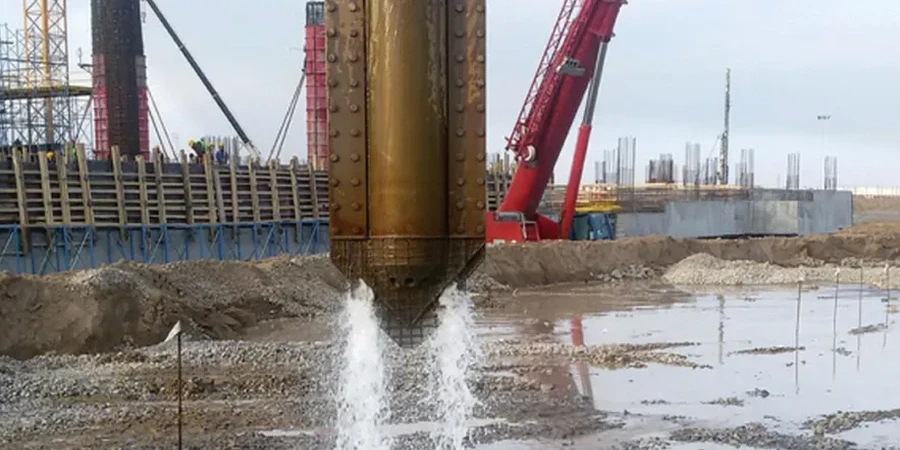

Au sud de Pau, dans le secteur de Jurançon, la nappe phréatique affleure souvent à moins de deux mètres, ce qui rend le compactage dynamique classique délicat. L'équipe technique du laboratoire travaille depuis des années sur les alluvions du gave, où l'on trouve des couches de graves sableuses entrecoupées de lentilles limoneuses. Avant toute campagne de conception de vibrocompactage, il faut caractériser la granulométrie réelle — trop de fines et la technique perd en efficacité. Sur les terrasses alluviales de la rive droite, nous avons souvent constaté des teneurs en particules inférieures à 80 microns autour de 8 à 12 %, ce qui reste dans la plage acceptable pour un traitement par vibration profonde. La norme NF EN 14731:2005 encadre la méthodologie de calcul et le contrôle des travaux d'amélioration de sol par vibrocompactage, et c’est le référentiel que nous appliquons sur chaque projet palois. Pour les sites où la fraction fine dépasse 15 %, nous orientons parfois le maître d'ouvrage vers des colonnes ballastées qui tolèrent mieux les sols à matrice cohésive.
Sur les alluvions du gave de Pau, une maille de vibrocompactage bien conçue peut faire passer la densité relative de 35 % à plus de 70 %, supprimant tout risque de tassement différentiel sous fondation.
Démarche et périmètre
Contexte géotechnique local
Entre le centre-ville de Pau et la plaine de Lescar, les conditions de sol changent radicalement. Les formations molassiques du coteau offrent un bon support, mais dès qu’on descend vers le lit majeur du gave, on trouve des sables et graves lâches de plusieurs mètres d’épaisseur. Construire un bâtiment R+3 sur ces matériaux sans amélioration de sol, c’est accepter des tassements absolus de 3 à 5 centimètres, avec des différentiels qui fissurent les structures en quelques années. Une conception de vibrocompactage mal calée — maille trop large, fréquence inadaptée, ou absence de plot d’essai — peut laisser des poches non compactées entre les points de traitement. Le risque principal n’est pas l’effondrement, mais un tassement résiduel inhomogène qui se manifeste deux ou trois ans après la livraison, quand les finitions sont déjà posées. À Pau, le microzonage sismique classe une partie de l’agglomération en zone de sismicité modérée : un sol densifié par vibrocompactage réduit aussi le potentiel de liquéfaction sous séisme, un avantage rarement chiffré mais bien réel pour les ERP.
Normes de référence
NF EN 14731:2005 — Exécution des travaux géotechniques spéciaux : Amélioration de sol par vibrocompactage, NF EN 1997-1 (Eurocode 7) — Calcul géotechnique : Règles générales, NF EN ISO 22476-2 — Essais de pénétration dynamique (SPT) pour le contrôle post-traitement, NF P94-110 — Essai pressiométrique Ménard pour la vérification des modules après compactage
Services techniques associés
Reconnaissance géotechnique préalable
Campagne de sondages pressiométriques, CPT et prélèvements pour analyses granulométriques, adaptée à la stratigraphie alluviale du gave de Pau. Définition des horizons traitables et identification des lentilles limoneuses.
Dimensionnement et plot d'essai
Calcul de la maille de vibrocompactage, choix de la fréquence et de l'énergie du vibreur, rédaction du cahier des charges du plot d'essai. Analyse comparative avant/après traitement par CPT et interprétation des courbes de résistance.
Contrôle qualité et rapport final
Suivi des paramètres de fonçage en continu, essais de contrôle post-compactage (CPT, SPT, pressiomètre), rapport de synthèse attestant de l'atteinte des critères de densité relative contractuels.
Paramètres typiques
Questions et réponses
Quel est le coût indicatif d'une conception de vibrocompactage à Pau ?
Le budget pour une mission de conception et contrôle de vibrocompactage se situe généralement entre 1 360 € et 5 010 €, selon l'ampleur du projet, le nombre de sondages de reconnaissance nécessaires et la durée du plot d'essai. Ce montant inclut l'étude géotechnique préalable, le dimensionnement, la supervision du plot d'essai et le rapport final avec les essais de contrôle. Chaque devis est établi sur mesure après visite du site.
Quelle est la différence entre vibrocompactage et colonnes ballastées ?
Le vibrocompactage densifie le sol granulaire en place par vibration profonde, sans apport de matériau. Il convient aux sables et graves propres avec moins de 15 % de fines. Les colonnes ballastées, elles, incorporent un matériau d'apport et peuvent traiter des sols plus limoneux ou argileux. À Pau, le choix dépend de la granulométrie réelle des alluvions du gave, mesurée en laboratoire avant toute décision.
Combien de temps faut-il pour réaliser un plot d'essai de vibrocompactage ?
Un plot d'essai complet — comprenant l'implantation des points, le traitement par passes et les essais de contrôle avant/après — mobilise entre deux et quatre jours sur site. Le délai dépend de la profondeur à traiter et du nombre de points testés. Les essais CPT de contrôle sont réalisés au minimum sept jours après le traitement pour laisser les pressions interstitielles se dissiper.
Le vibrocompactage est-il efficace si la nappe phréatique est proche de la surface ?
Oui, le vibrocompactage fonctionne parfaitement sous eau, et c'est même un avantage par rapport au compactage dynamique de surface. Dans la vallée du gave de Pau, où la nappe affleure souvent à 1,50 ou 2 mètres de profondeur, le procédé reste pleinement efficace. La vibration se transmet dans le sol saturé et la présence d'eau ne dégrade pas la performance.
Quelles normes encadrent la conception de vibrocompactage en France ?
La norme de référence est la NF EN 14731:2005, qui définit la méthodologie d'exécution et de contrôle. Le dimensionnement géotechnique s'appuie sur l'Eurocode 7 (NF EN 1997-1) pour la vérification des états limites. Les essais de contrôle post-traitement sont réalisés selon les normes NF EN ISO 22476 (CPT, SPT) et la norme NF P94-110 pour l'essai pressiométrique Ménard.
