Conception de murs de soutènement à Pau : diagnostic géotechnique et dimensionnement

Sous-estimer la poussée des terres lors de la construction d'un ouvrage de soutènement à Pau conduit à des pathologies coûteuses. Les terrains en pente du piémont pyrénéen, combinés à une géologie de molasse altérée, génèrent des pressions que des modèles simplifiés ne capturent pas. Avant de terrasser, un diagnostic géotechnique rigoureux s'impose. Il ne s'agit pas seulement de vérifier la portance, mais d'anticiper le comportement différé du massif. Pour les projets sur les coteaux de Jurançon ou les terrasses du gave, notre équipe intègre la stabilité des talus dès la phase d'avant-projet afin d'évaluer le risque de glissement du terrain en place, ce qui conditionne directement le type de mur à retenir.

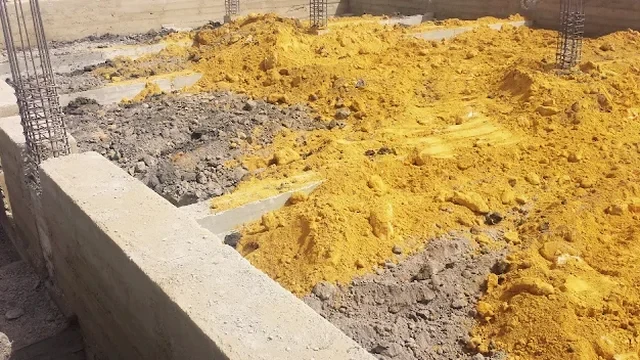

Un mur poids en béton armé sur la commune de Pau engage sa stabilité sur une juste évaluation du frottement sol-structure et de la nappe perchée.

Démarche et périmètre

Ce que l'on observe fréquemment sur le bassin palois, c'est l'hétérogénéité verticale des formations superficielles. Une couche de limons sableux peut masquer un substratum molassique compact, ou au contraire, une frange décomprimée très sensible à l'eau. Le dimensionnement d'un mur de soutènement doit donc s'appuyer sur une campagne de reconnaissance qui ne se limite pas à la surface. Les essais pressiométriques et au pénétromètre dynamique donnent une image fiable du module de déformation. On croise ces données avec une analyse granulométrique en laboratoire. Un essai triaxial permet d'obtenir les paramètres de résistance au cisaillement effectifs (c' et φ') indispensables aux calculs selon l'approche 2 de l'Eurocode 7. Dans les zones où le drainage naturel est insuffisant, la mise en place de barbacanes et d'un massif drainant derrière le voile devient impérative. On vérifie aussi la capacité portante de la fondation par un essai à la plaque lorsque le chargement attendu est important.

Conception de murs de soutènement à Pau : diagnostic géotechnique et dimensionnement

Contexte géotechnique local

Le climat palois, avec des précipitations annuelles dépassant les 1000 mm et des épisodes orageux intenses, transforme les sols argileux en un milieu plastique. Un mur de soutènement mal drainé voit la poussée hydraulique s'ajouter à la poussée des terres, une combinaison souvent fatale. Sur les terrains en pente douce de la vallée, l'érosion régressive peut déchausser une semelle. La conception doit donc anticiper ces cycles humidification-dessiccation en prévoyant des dispositifs de drainage profonds et une protection de surface. Ignorer la nappe temporaire qui se forme en période de crue du gave de Pau, c'est accepter un risque de basculement. L'étude géotechnique de conception (mission G2 AVP/PRO) inclut ces scénarios hydrologiques défavorables.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: contact@geotechnique.vip

Normes de référence

NF P 94-500 (missions géotechniques), Eurocode 7 - NF EN 1997-1 (calcul géotechnique), Eurocode 2 - NF EN 1992-1-1 (béton armé), NF EN 1997-2 (reconnaissance et essais), DTU 13.12 (fondations superficielles)

Services techniques associés

Étude géotechnique de conception (G2 AVP/PRO)

Définition du modèle géologique, calcul des poussées selon le type d'ouvrage (poids, cantilever, en terre armée) et rédaction des spécifications techniques pour l'appel d'offres. Vérification des états limites ultimes et de service.

Contrôle de compactage et essais en laboratoire

Suivi de la mise en œuvre du remblai technique derrière l'écran : essais de densité en place au densitomètre à membrane ou au sable, analyses d'identification et essais Proctor pour garantir le frottement requis.

Paramètres typiques

Paramètre	Valeur typique
Angle de frottement interne (molasse saine)	30° - 38°
Cohésion effective (altérites)	0 - 15 kPa
Poids volumique humide moyen	19 - 22 kN/m³
Coefficient de poussée active (Ka)	0.25 - 0.35
Pression limite nette (pl*)	0.8 - 2.5 MPa
Module pressiométrique (EM)	8 - 25 MPa
Profondeur d'encastrement minimale (hors gel)	≥ 0.60 m
Ouverture des fissures admissible (EC2)	0.3 mm

Questions et réponses

Quel est le coût d'une étude pour un mur de soutènement à Pau ?

Pour une mission de conception (G2 PRO), le budget se situe entre €940 pour un petit mur de jardin et €3.240 pour un ouvrage de grande hauteur nécessitant des essais in situ. Le prix dépend de la longueur du mur et de la complexité du site.

Quelle norme s'applique pour le dimensionnement sismique dans les Pyrénées-Atlantiques ?

Le zonage sismique règlementaire (décret 2010-1255) classe Pau en zone de sismicité 3 (modérée). La conception intègre les combinaisons accidentelles de l'Eurocode 8 (NF EN 1998-5) pour les murs, avec une accélération de référence agr spécifique.

Quels types de murs sont adaptés aux sols de molasse paloise ?

Les murs poids en béton ou en gabions fonctionnent bien sur la molasse compacte. Pour des hauteurs supérieures à 3 mètres en site urbain, on privilégie les murs cantilever en béton armé ou les parois clouées, car ils mobilisent moins de largeur en pied.
