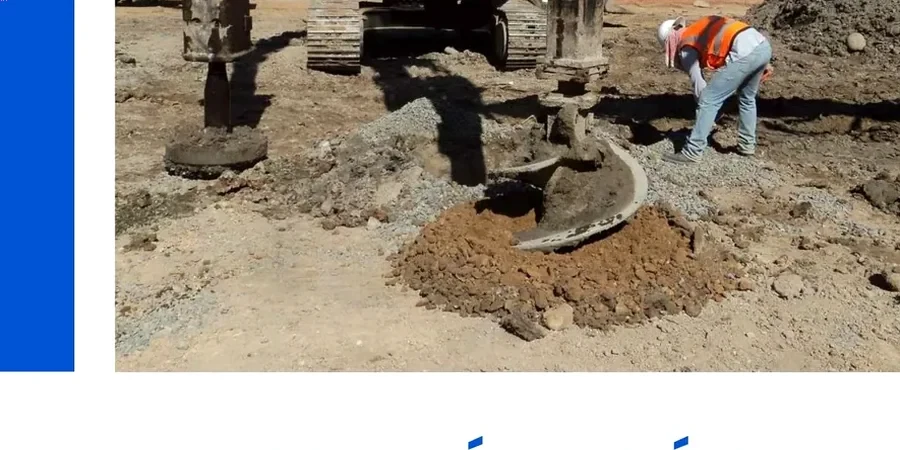

L'expansion urbaine de Pau, contrainte entre les coteaux de Jurançon au sud et la plaine alluviale du gave au nord, a poussé les aménageurs vers des terrains autrefois délaissés pour leur portance médiocre. Sur les terrasses fluvio-glaciaires et les dépôts limoneux qui caractérisent le sous-sol palois, la présence d'une nappe phréatique sub-affleurante complique toute fondation superficielle. Dans ce contexte géotechnique délicat, le recours aux colonnes ballastées constitue une réponse rationnelle : elles permettent de traverser les horizons mous pour reporter les charges sur les graves propres sous-jacentes, tout en accélérant la consolidation par drainage radial. Cette technique, que nous déployons régulièrement sur des programmes de logements collectifs au nord de l'avenue de l'Europe ou des extensions de zones d'activités vers Lescar, réduit les tassements différentiels tout en s'intégrant dans une démarche de réutilisation des matériaux du site. Pour les sols tourbeux résiduels de la vallée de l'Ousse, nous combinons souvent cette approche avec des injections de coulis afin d'homogénéiser la matrice avant la mise en œuvre des colonnes.
Sous nappe phréatique paloise, une colonne ballastée bien exécutée divise par trois le temps de consolidation et par deux les tassements absolus.
Démarche et périmètre
Contexte géotechnique local
La norme NF P94-261, fondement du dimensionnement des colonnes ballastées en France, impose une reconnaissance géotechnique détaillée incluant un profil pressiométrique tous les mètres dans la zone compressible. À Pau, où le zonage sismique règlementaire classe une partie de l'agglomération en zone 3 (aléa modéré) selon le décret n°2010-1255, l'interaction sol-structure sous séisme doit être vérifiée explicitement. Le risque principal réside dans une sous-estimation de l'épaisseur des lentilles tourbeuses ou argilo-limoneuses, fréquentes dans le lit majeur du gave de Pau : une colonne arrêtée trop tôt au-dessus d'une couche molle résiduelle entraîne des tassements résiduels inacceptables. L'absence de matelas de répartition granulaire d'épaisseur suffisante — au minimum 0,50 m sous dallage — constitue une autre source de pathologie, avec poinçonnement de la couche de forme entre les têtes de colonnes. En phase chantier, le refoulement du sol peut endommager des mitoyens si le maillage est trop serré et que la distance aux limites de propriété est inférieure à deux diamètres.
Normes de référence
NF P94-261 : Justification des ouvrages géotechniques – Normes d'application nationale de l'Eurocode 7 – Fondations superficielles, Eurocode 7 (NF EN 1997-1:2005) : Calcul géotechnique – Partie 1 : Règles générales, FD P94-261 : Fascicule de documentation – Colonnes ballastées – Exécution et contrôle, NF EN 14731 : Exécution des travaux géotechniques spéciaux – Colonnes ballastées, Décret n°2010-1255 portant délimitation des zones de sismicité du territoire français
Services techniques associés
Dimensionnement géotechnique sous bâtiment R+2 à R+5
Calcul du taux de substitution et du maillage optimal (maille carrée ou triangulaire) à partir des profils pressiométriques et CPTu réalisés in situ. Vérification des ELU et ELS selon la méthode Priebe ou par éléments finis 2D axisymétriques. Rédaction du cahier des charges de l'entreprise spécialisée et suivi de la planche d'essai sur site.
Conception parasismique des réseaux de colonnes
Évaluation du risque de liquéfaction des sables lâches sous nappe en zone 3 selon l'approche simplifiée de Seed & Idriss. Définition d'un maillage renforcé avec colonnes traversant les horizons liquéfiables. Vérification des déplacements post-sismiques et de l'intégrité structurelle du matelas de transfert sous chargement cyclique.
Paramètres typiques
Questions et réponses
Quel budget prévoir pour une conception de colonnes ballastées pour un petit collectif à Pau ?
La mission de conception et de suivi d'exécution pour un bâtiment collectif de surface au sol modeste (200 à 400 m²) dans l'agglomération paloise se situe habituellement entre 1 170 € et 4 130 € hors taxes. Ce montant couvre l'analyse des données géotechniques, le dimensionnement du réseau de colonnes selon l'Eurocode 7, la production des notes de calcul et le suivi de la planche d'essai. Le coût final dépend de la complexité du site, du nombre de profondeurs de traitement à justifier et de la nécessité d'une modélisation aux éléments finis.
Comment validez-vous l'efficacité des colonnes ballastées dans les limons du gave de Pau ?
Nous prescrivons systématiquement une planche d'essai comprenant au minimum deux colonnes instrumentées. Le contrôle de réception combine des essais de chargement statique de la colonne isolée jusqu'à 1,5 fois la charge de service, des essais pressiométriques Ménard entre les colonnes pour mesurer l'augmentation du module EM, et des essais de pénétration dynamique pour vérifier l'homogénéité du compactage sur toute la hauteur traitée. Les critères de réception sont calés sur le fascicule FD P94-261 et le cahier des charges particulier de l'opération.
Les colonnes ballastées suffisent-elles pour fonder un immeuble en zone sismique 3 à Pau ?
Oui, à condition de dimensionner spécifiquement le réseau pour les sollicitations sismiques. En zone 3, nous vérifions l'absence de liquéfaction des horizons sableux sous nappe selon l'approche de Seed & Idriss (1971) et nous renforçons le maillage si nécessaire. Le matelas de répartition doit être armé par géogrille et les colonnes doivent traverser intégralement les couches liquéfiables pour reporter les efforts sur le substratum molassique. Les déplacements post-sismiques calculés ne doivent pas excéder les tolérances structurelles du bâtiment, ce qui peut conduire à majorer le taux de substitution de 5 à 10 points par rapport à un dimensionnement statique.
